Fotowoltaika 10,2 kWp + magazyn 16 kWh

Przebieg montażu

Inwestor pracuje z domu, a stary jednofazowy przydział 5 kW przestał wystarczać. Przy okazji fotowoltaiki rozbudowaliśmy moc umowną do 11 kW i dorzuciliśmy magazyn energii — całość zamontowana na zewnątrz, bez ingerencji w garaż ani pomieszczenie techniczne.

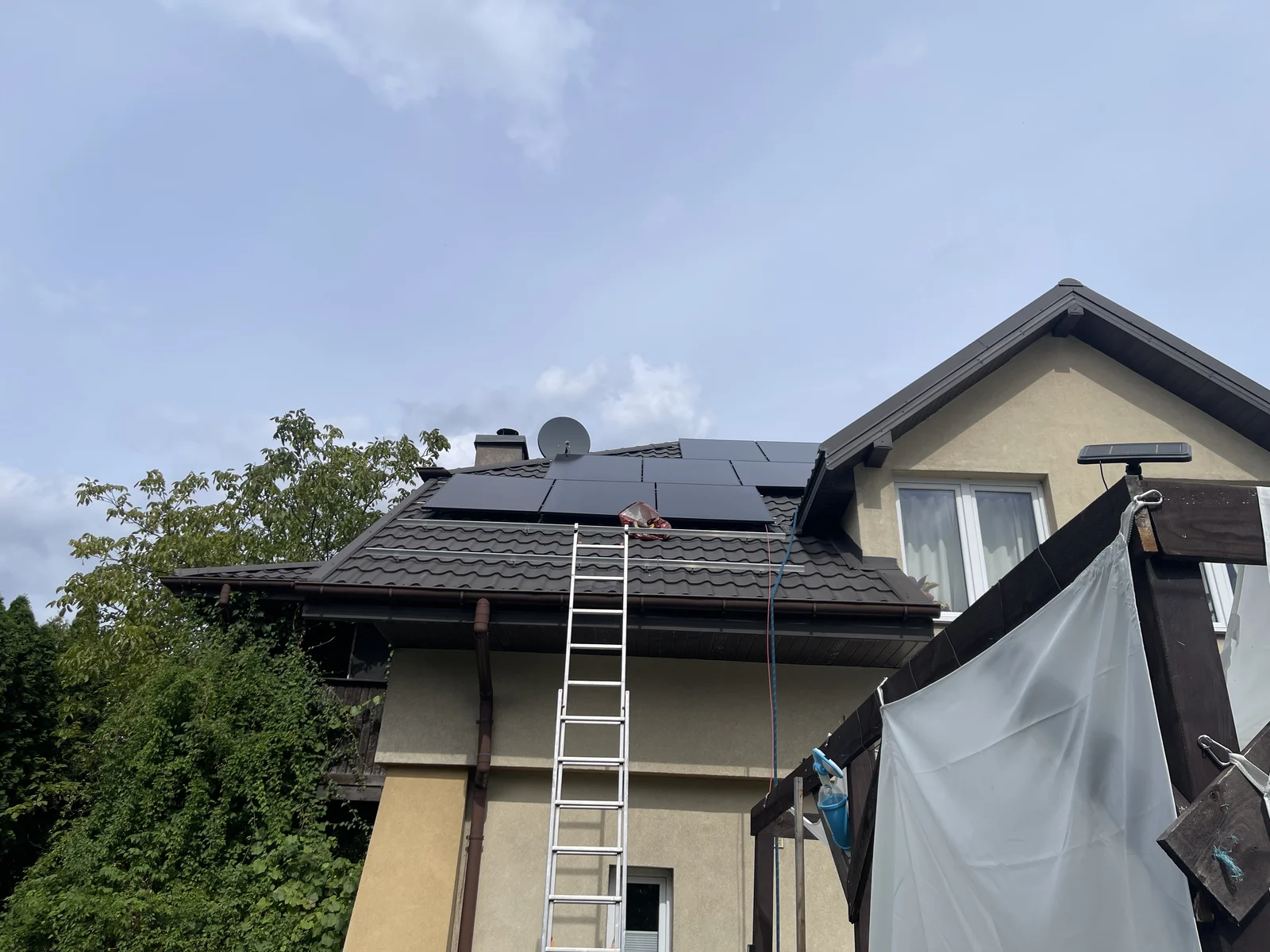

Na dachu krytym blachodachówką stanęły 24 panele Jinko 425 Full Black na dwugwintach — łącznie 10,2 kWp. Konstrukcja i panele uziemione przewodem 16 mm², z odrębnym uziemieniem dedykowanym instalacji PV. Przewody solarne poprowadzone w peszlach do skrzynki zabezpieczeń DC obok licznika.

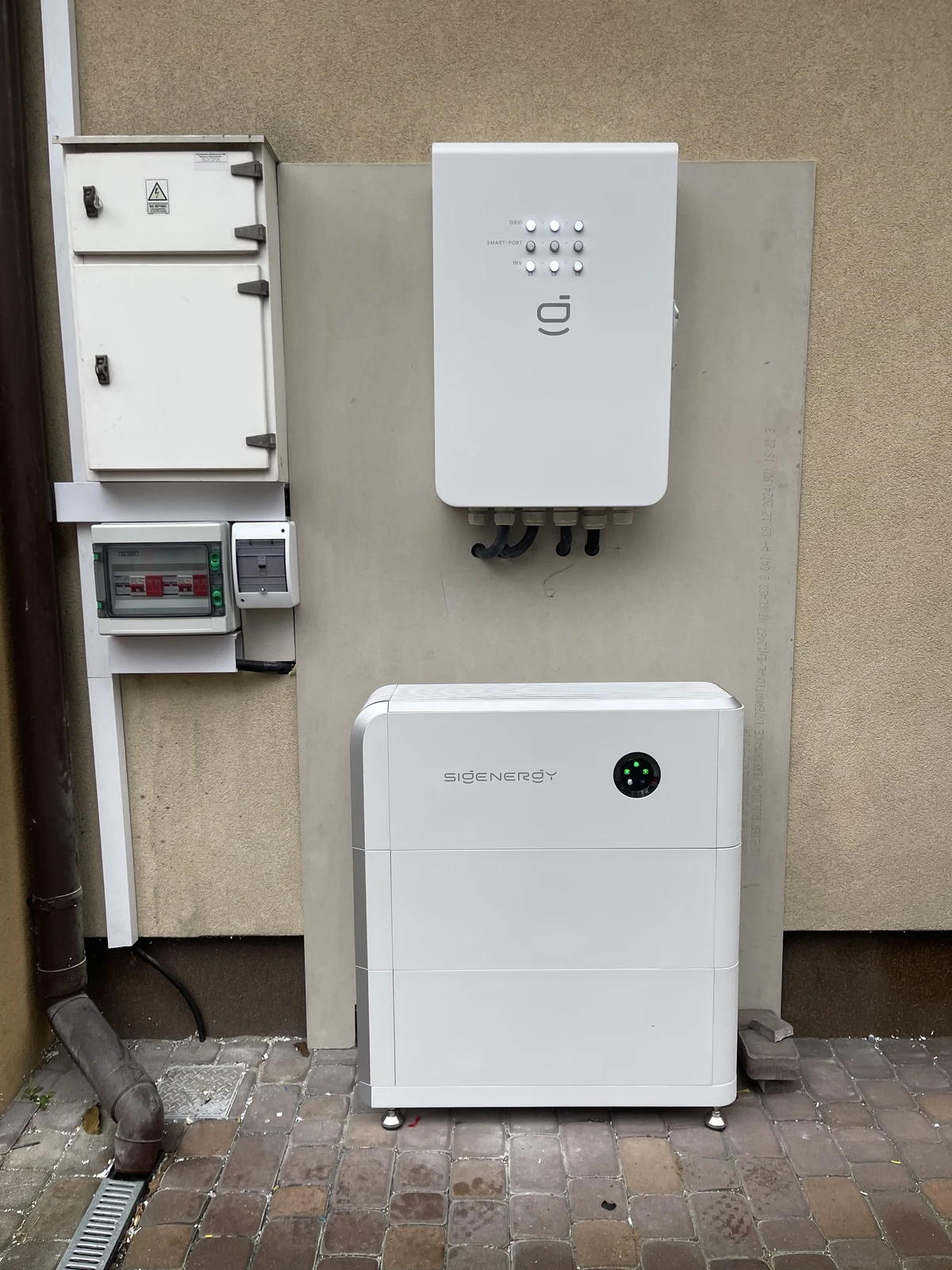

Falownik SigenStor 10 kW, gateway Sigen i dwa moduły BAT 8 (16 kWh łącznie) zawiesiliśmy na ścianie zewnętrznej, na płycie cementowo-włóknistej w klasie odporności ogniowej. Układ pomiarowy oraz zabezpieczenia DC i AC trafiły do skrzynek obok licznika — całość poza budynkiem.

Wyzwanie

Magazyn i falownik domyślnie idą do garażu albo kotłowni — stabilna temperatura, sucho, bez bezpośredniego nasłonecznienia. Inwestor chciał jednak odzyskać miejsce wewnątrz i trzymać układ na zewnątrz, więc trzeba było zaprojektować ścianę pod montaż tak, żeby przeszła polską zimę i upały.

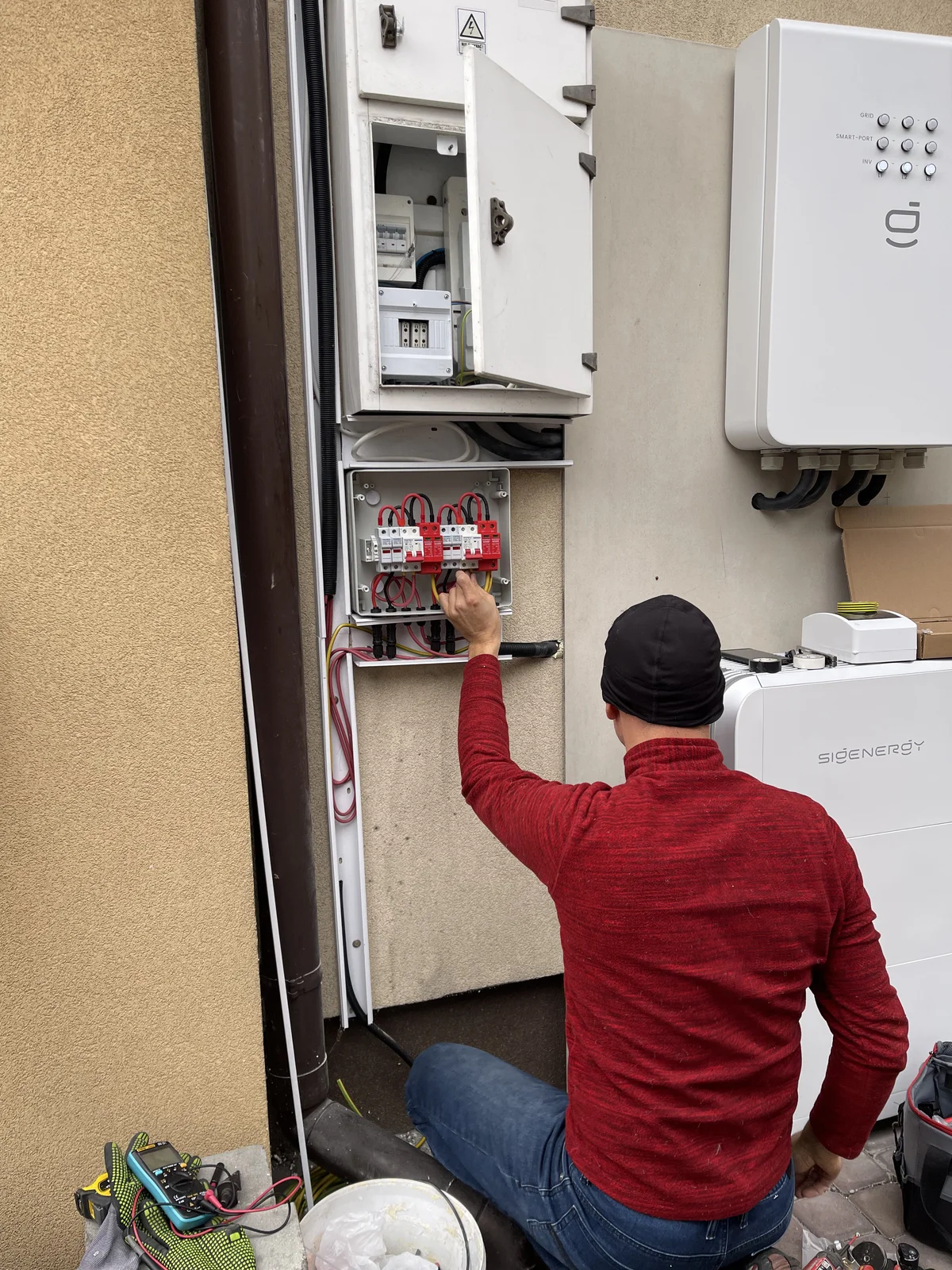

Pod gateway, falownik i baterie przygotowaliśmy płytę cementowo-włóknistą w klasie odporności ogniowej — ochrona ściany budynku przed ewentualnym pożarem ogniw lithium-ion plus stabilna, niegnijąca podstawa do długoterminowego montażu. Cały układ pomiarowy i zabezpieczenia DC/AC zostały zebrane w skrzynkach obok licznika, żeby utrzymać klarowny podział i serwisowalność. Po pełnym sezonie układ pracował bez zarzutu — w mrozach zimy 2025/2026 i w letnich upałach.

Zastosowane urządzenia

• Panele Jinko Solar 425 W Full Black — czarne ramy i czarny backsheet utrzymują estetykę widocznej połaci dachu, 24 sztuki dają 10,2 kWp z marginesem mocy DC nad falownikiem 10 kW AC.
• Falownik hybrydowy Sigenergy SigenStor 10 kW — 3-fazowy hybrydowy z funkcją backup (utrzymuje zasilanie wybranych obwodów przy zaniku sieci, kluczowe dla pracy zdalnej inwestora), wykonanie w stopniu IP66 dopuszczające montaż na zewnątrz bez dodatkowej obudowy.
• Magazyn Sigenergy BAT 8 — 2 moduły (16 kWh łącznie) — chemia LFP stabilna termicznie i długowieczna cyklicznie, modułowa konstrukcja umożliwiająca rozbudowę w przyszłości bez wymiany falownika.
• Gateway Sigenergy — nadrzędna jednostka łącząca PV, magazyn, sieć i obciążenie, ze zintegrowanymi zabezpieczeniami i komunikacją do aplikacji mySigen (priorytet autokonsumpcji, harmonogramy).
• Konstrukcja na blachodachówkę z dwugwintami — śruby dwugwintowe wkręcane w łaty pod pokryciem, bez naruszania szczelności blachodachówki, profile aluminiowe pod ramy paneli.
• Płyta cementowo-włóknista pod układ na ścianie — odporność ogniowa wymagana przy zewnętrznym montażu magazynu Li-ion przy ścianie budynku, jednocześnie izolacja termiczna i równa płaszczyzna pod ciężki gateway, falownik i baterie.
