Split Rotenso TETA 7 kW dla otwartego parteru i multisplit kanałowy Rotenso Hiro 8 kW dla czterech pokojów na piętrze. Linie freonowe ukryte w izolacji zewnętrznej i pod podbitką dachu — bez kucia ścian w pokojach.
Zastosowane produkty
- Rotenso TETA 7 kW — split, jednostka ścienna do salonu
- Rotenso Hiro 8 kW — multi-split, jednostka zewnętrzna na ścianie garażu
- Rotenso Nevo — klimatyzator kanałowy ze sterownikiem naściennym (4 pokoje na piętrze)
- Anemostaty fi 160 i rury izolowane kauczukiem — po dwa nawiewy i dwa wyciągi w każdym pokoju
Przebieg montażu
Realizacja w dwóch systemach: split dla otwartego parteru i multisplit kanałowy dla czterech pokojów na piętrze.

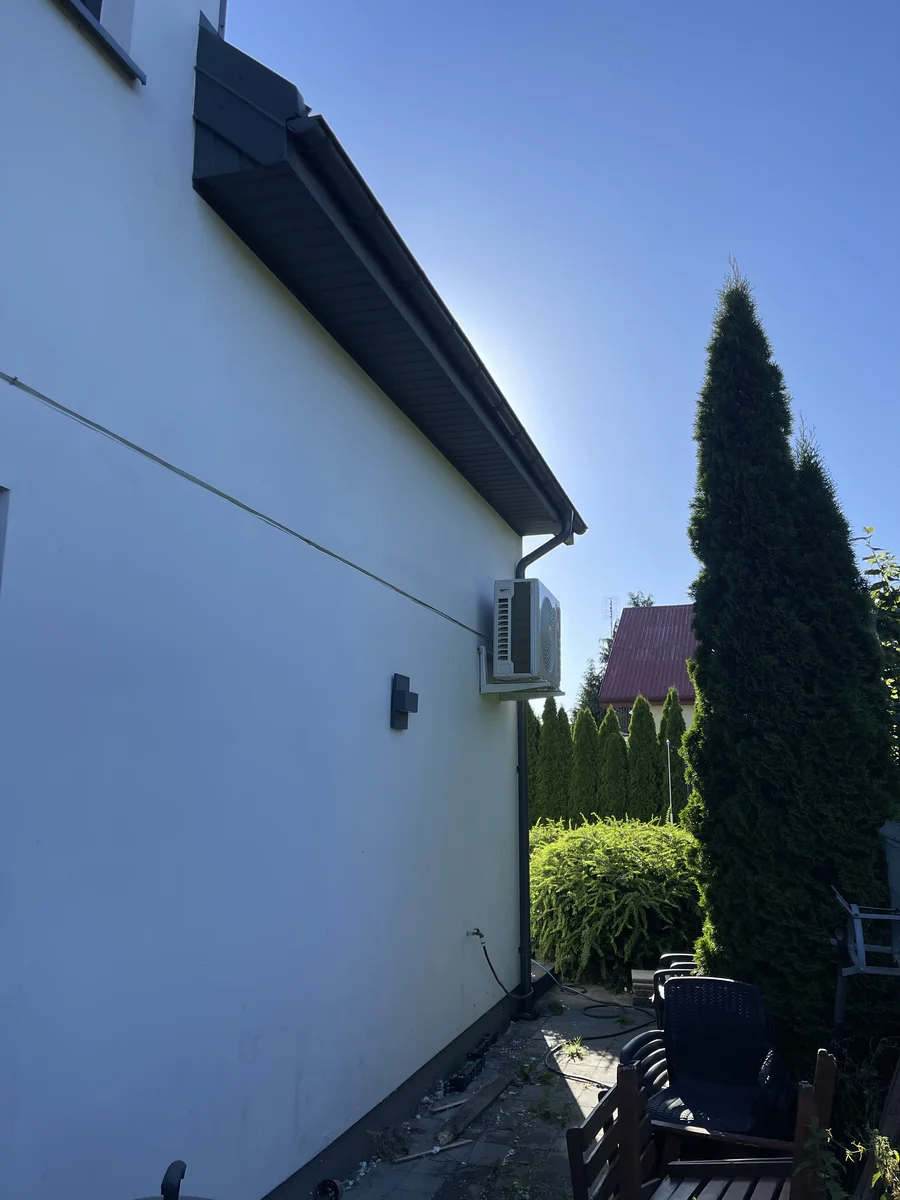

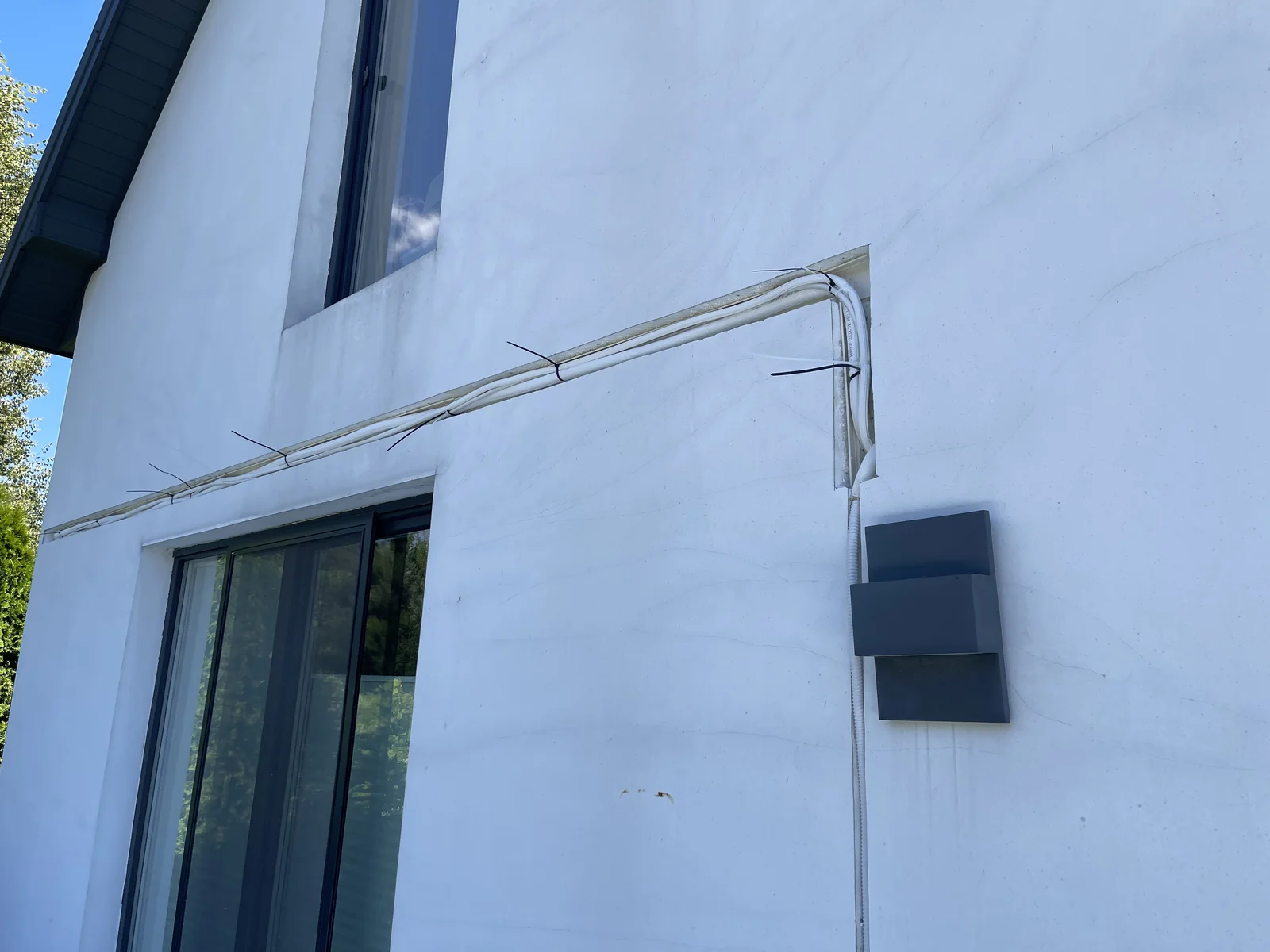

Salon — Rotenso TETA 7 kW. Linia freonowa i odpływ skroplin schowane w izolacji zewnętrznej ściany budynku, prowadzone w korytkach instalacyjnych. Zasilanie klimatyzatora poprowadzone w peszlu w izolacji zewnętrznej do tablicy rozdzielczej; wpięto dodatkowe zabezpieczenie tylko dla klimatyzatora salonu.

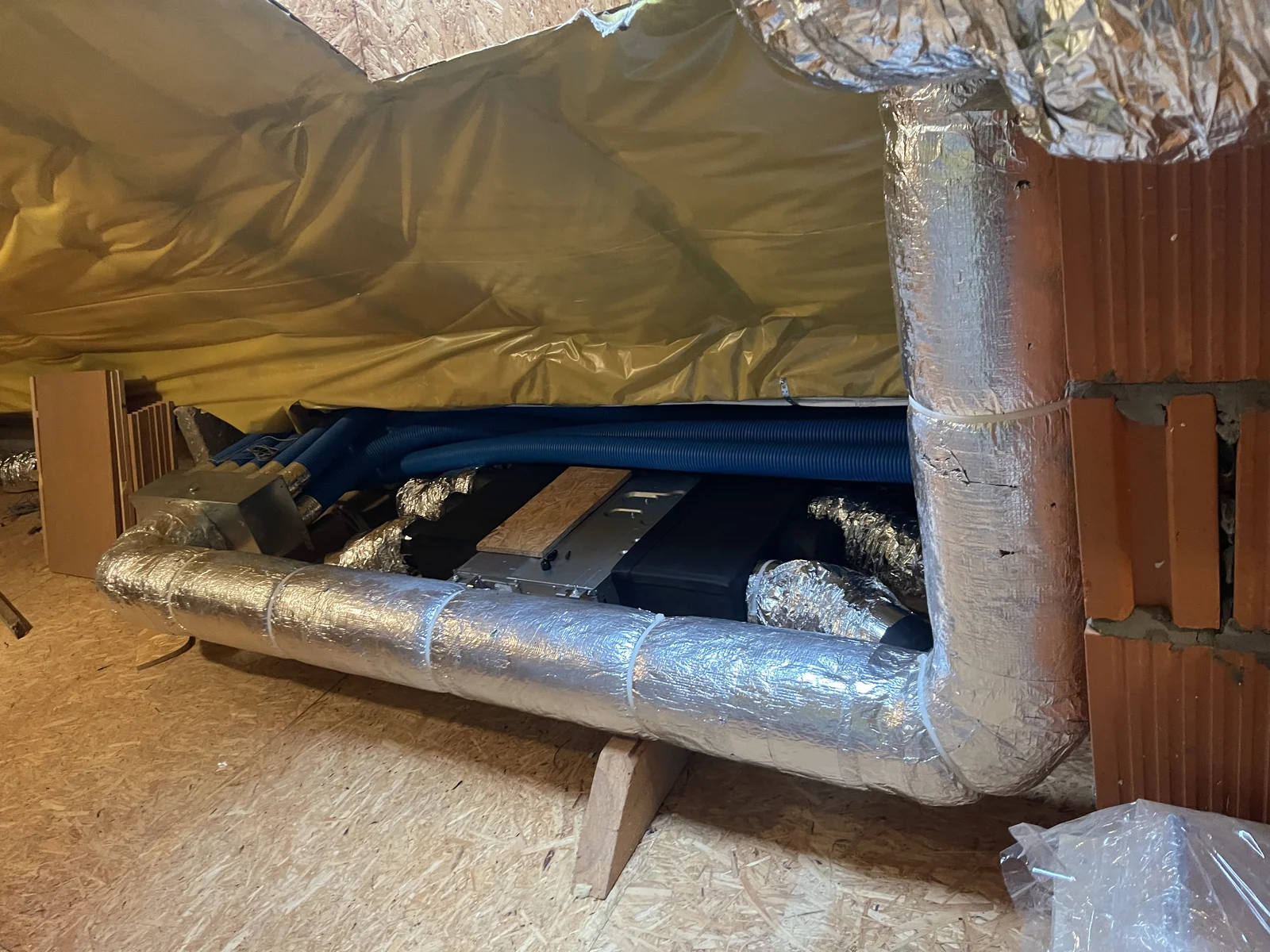

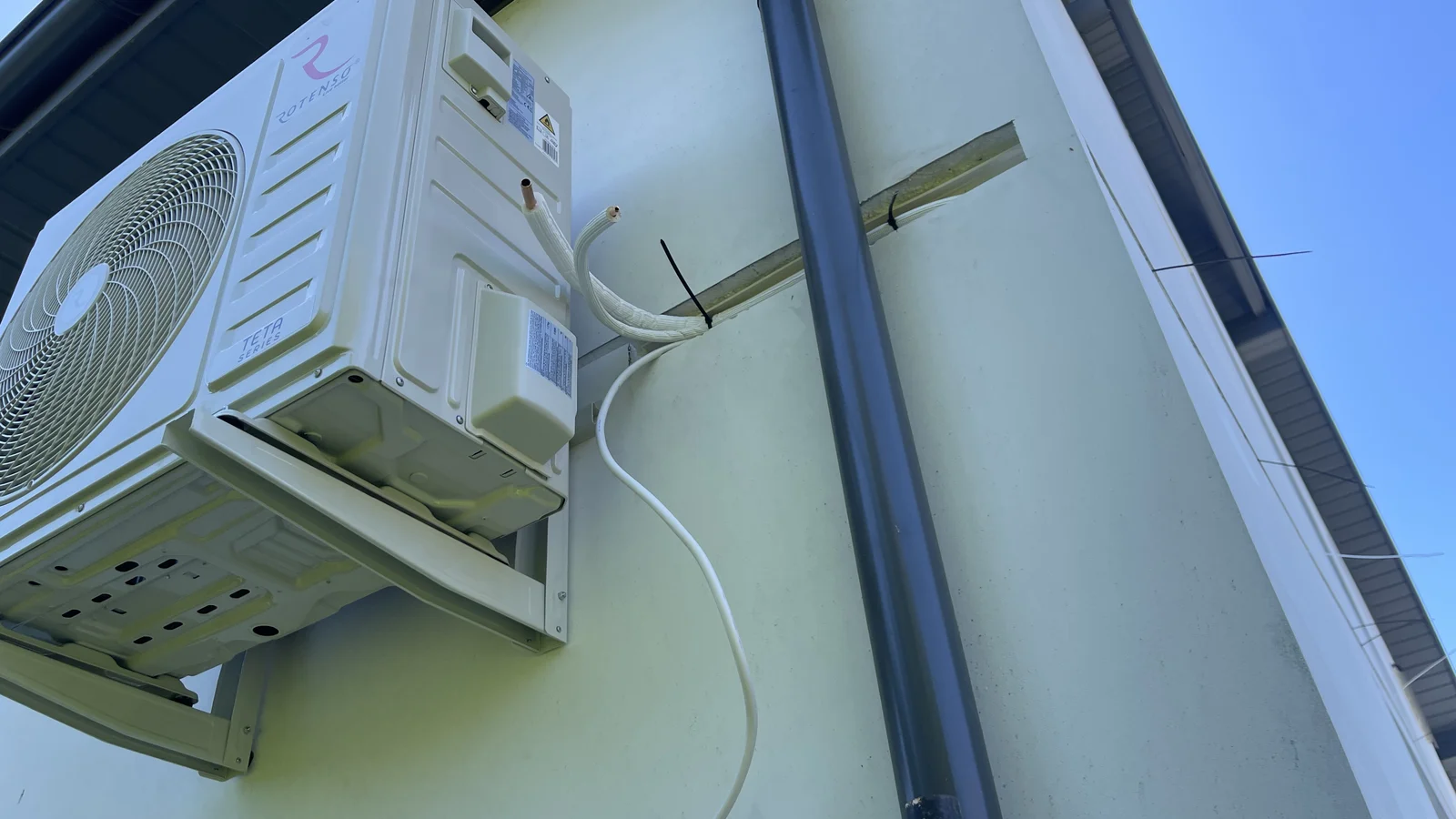

Piętro — multisplit kanałowy Rotenso Hiro 8 kW z jednostką wewnętrzną Nevo. Jednostka zewnętrzna zamontowana na ścianie garażu, zasilana odrębną linią z dedykowanym zabezpieczeniem. Linia freonowa poprowadzona pod podbitką dachu i po podłodze strychu. Klimatyzator kanałowy ze sterownikiem naściennym wyposażony w puszki nawiewną i wyciągową izolowane kauczukiem. W każdym pokoju dwa nawiewy i dwa wyciągi — rury fi 160 izolowane kauczukiem zakończone anemostatami. Puszki rozprężne łączone z anemostatami rurą izolowaną FLEX. Skropliny odprowadzone grawitacyjnie ze strychu w istniejące piony kanalizacji.
Wyzwanie
Na piętrze nie było możliwości grawitacyjnego odprowadzenia skroplin z klasycznych jednostek ściennych — a klient nie zgadzał się na kucie ścian w pokojach.

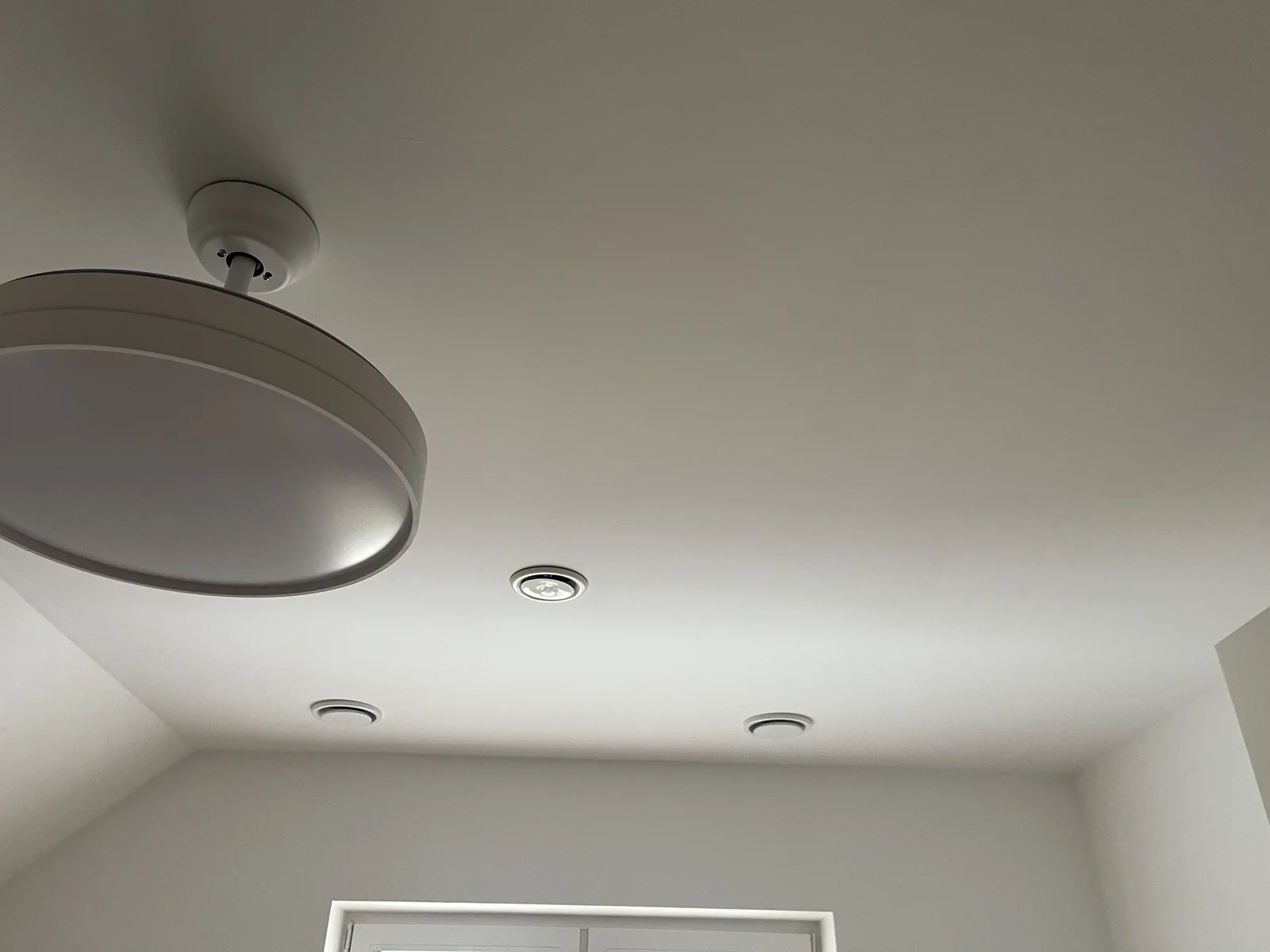

Postawiliśmy na jednostkę kanałową Nevo na strychu — wszystkie cztery pokoje obsługiwane jednym multi-splitem ze sterownikiem naściennym w każdym pomieszczeniu. W pokojach na suficie widać tylko anemostaty, a skropliny odprowadzane są grawitacyjnie z poziomu strychu do istniejących pionów kanalizacji.
Zastosowane urządzenia
- Rotenso TETA 7 kW — split inwerterowy do otwartego parteru; jedna jednostka chłodzi cały salon. Linia freonowa i skropliny schowane w izolacji zewnętrznej budynku — na elewacji nie widać żadnych rurek.
- Rotenso Hiro 8 kW — jednostka zewnętrzna multi-split na ścianie garażu; jeden kompresor zasila całe piętro zamiast czterech osobnych split-ów.

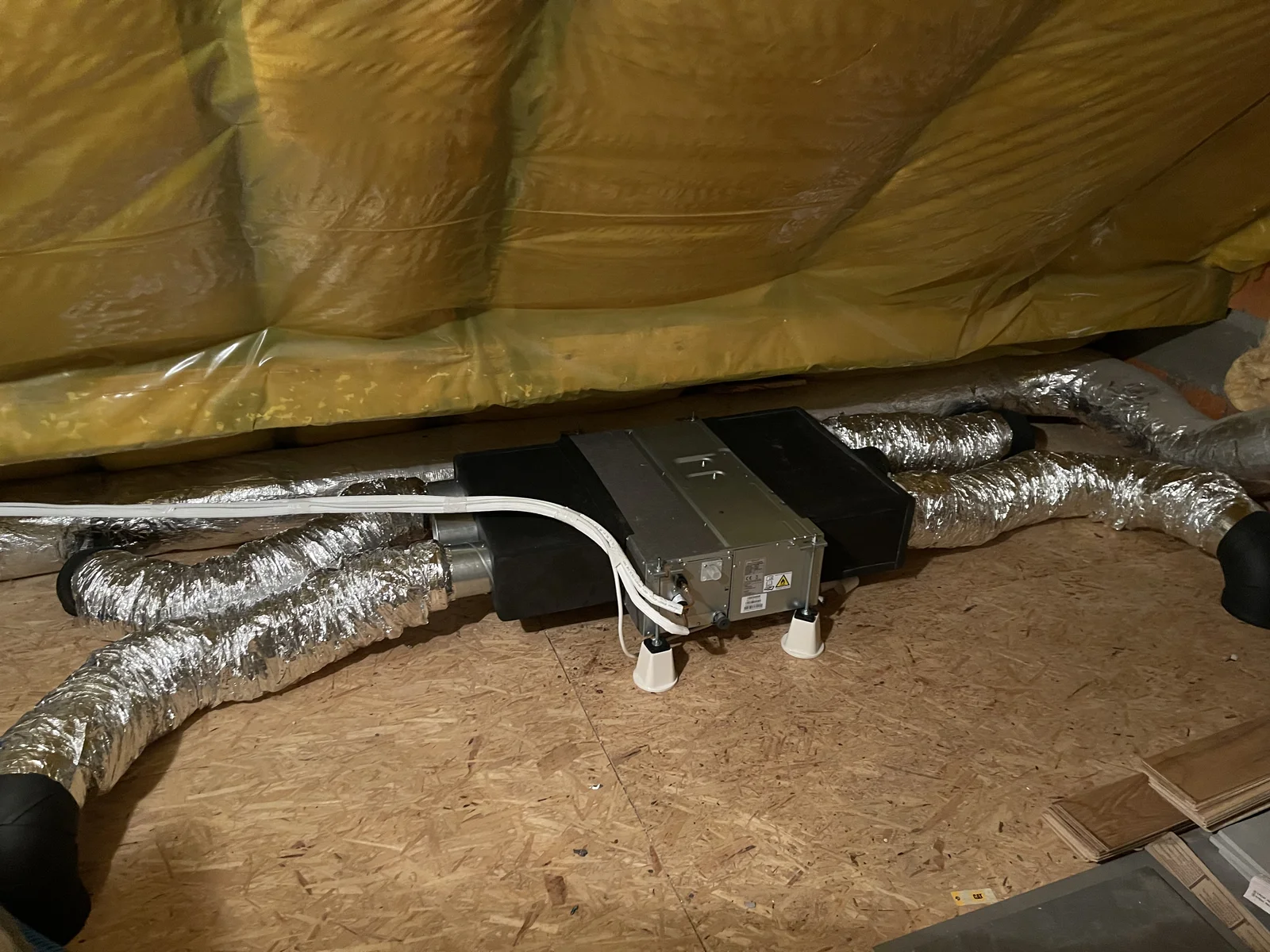

- Rotenso Nevo — klimatyzator kanałowy zamontowany na strychu; w pokojach widoczne tylko anemostaty na suficie, sterownik naścienny w każdym pomieszczeniu. Skropliny odprowadzane grawitacyjnie do istniejących pionów kanalizacji — bez kucia ścian.
- Anemostaty fi 160 i rury izolowane kauczukiem — po dwa nawiewy i dwa wyciągi w każdym pokoju; puszki rozprężne i rury FLEX zapewniają cichy i równomierny przepływ powietrza.
