Klimatyzacja kanałowa Rotenso + rekuperacja Komfovent
Trzy klimatyzatory kanałowe na jednym multisplicie 8 kW, zintegrowane z nawiewem rekuperatora — bez linii freonowych w ścianach, z indywidualnym sterowaniem w każdym pokoju.
Zastosowane produkty
- Rotenso HP 8 kW — multisplit (jednostka zewnętrzna)
- Rotenso Nevo — klimatyzator kanałowy (×3, po jednym na pomieszczenie)
- Sterowniki naścienne — indywidualne sterowanie w każdym pokoju
- Sonodec Classic Flex — przewody akustyczne izolowane
- Komfovent Domekt 600 — rekuperator
- AirGreen InGremio Spectra 1000 — kanały podłogowe
Przebieg montażu
Trzy klimatyzatory kanałowe Rotenso Nevo zamontowane na poddaszu — po jednym do każdego pomieszczenia. Każdy ma własną linię freonową poprowadzoną do jednostki zewnętrznej, multisplita Rotenso HP 8 kW. Ponieważ wszystkie jednostki wewnętrzne stoją na poddaszu, linie freonowe nie wchodzą do pomieszczeń mieszkalnych. Każdy pokój sterowany niezależnie z naściennego panelu.

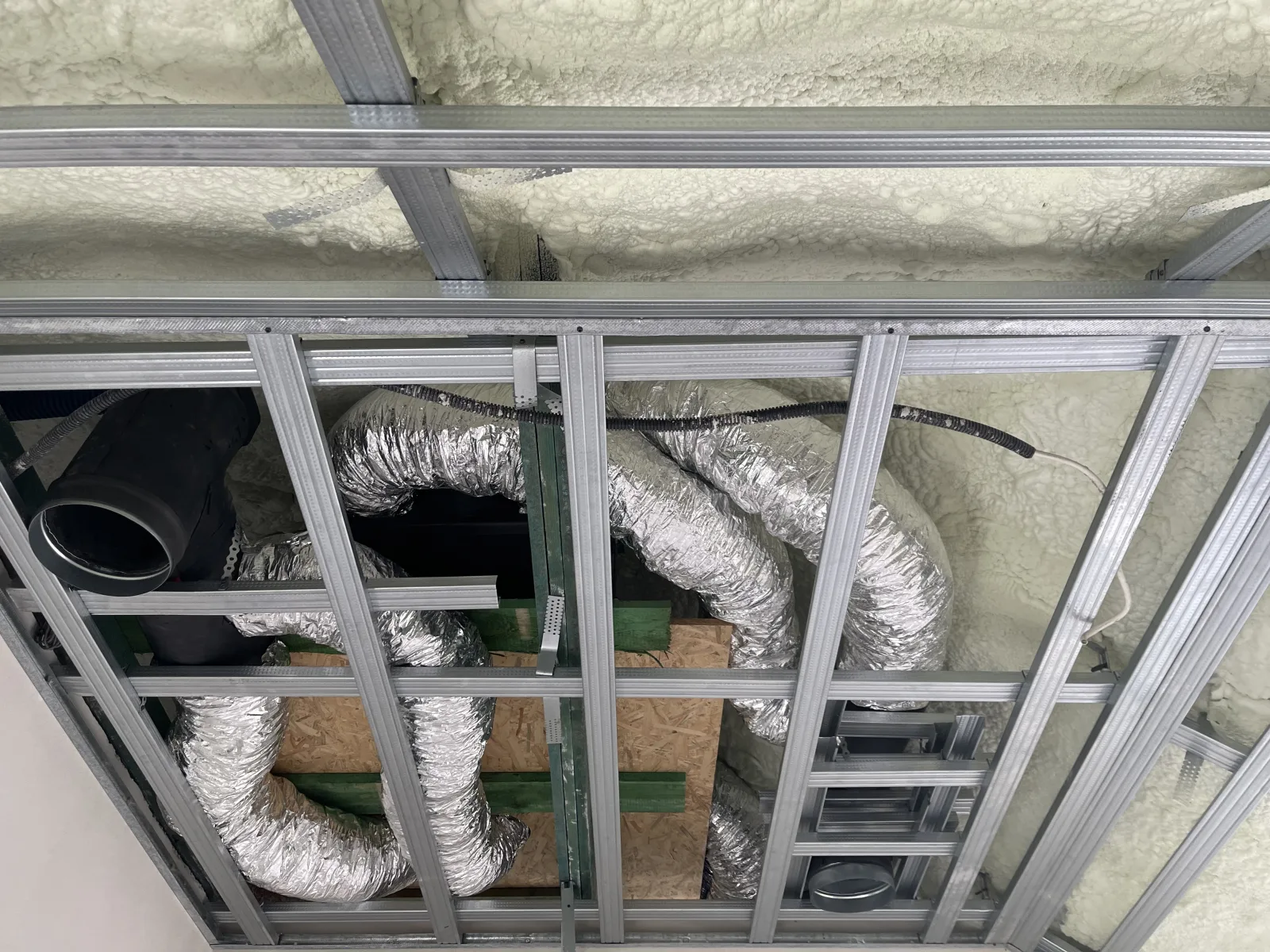

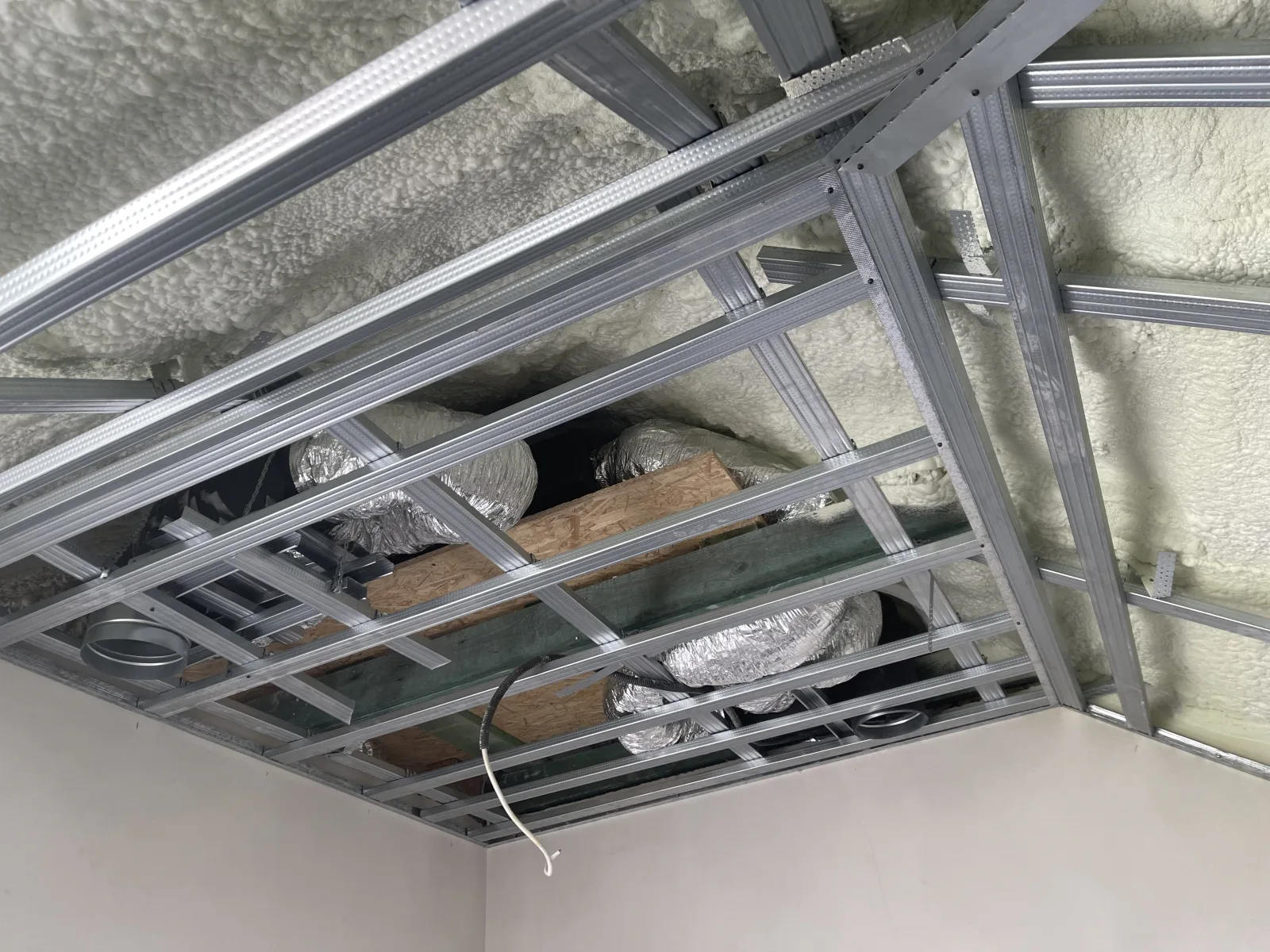

Powietrze rozprowadzone jest przewodami akustycznymi izolowanymi Sonodec Classic Flex — tłumią szum przepływu i ograniczają wykraplanie pary wodnej w izolacji. Nawiew klimatyzatora i nawiew rekuperatora Komfovent Domekt 600 łączą się we wspólnej puszce rozprężnej izolowanej kauczukiem — jeden zestaw anemostatów obsługuje oba systemy. Po stronie rekuperatora dystrybucję uzupełniają kanały podłogowe AirGreen InGremio Spectra 1000.
Wyzwanie
W pomieszczeniach nie było miejsca na klasyczne ścienne lub podsufitowe jednostki klimatyzacyjne ani na belki klimatyzacyjne — wnętrza były już zaprojektowane. Na sufity mieściły się tylko po dwa anemostaty na pokój: jeden nawiewny i jeden wyciągowy.

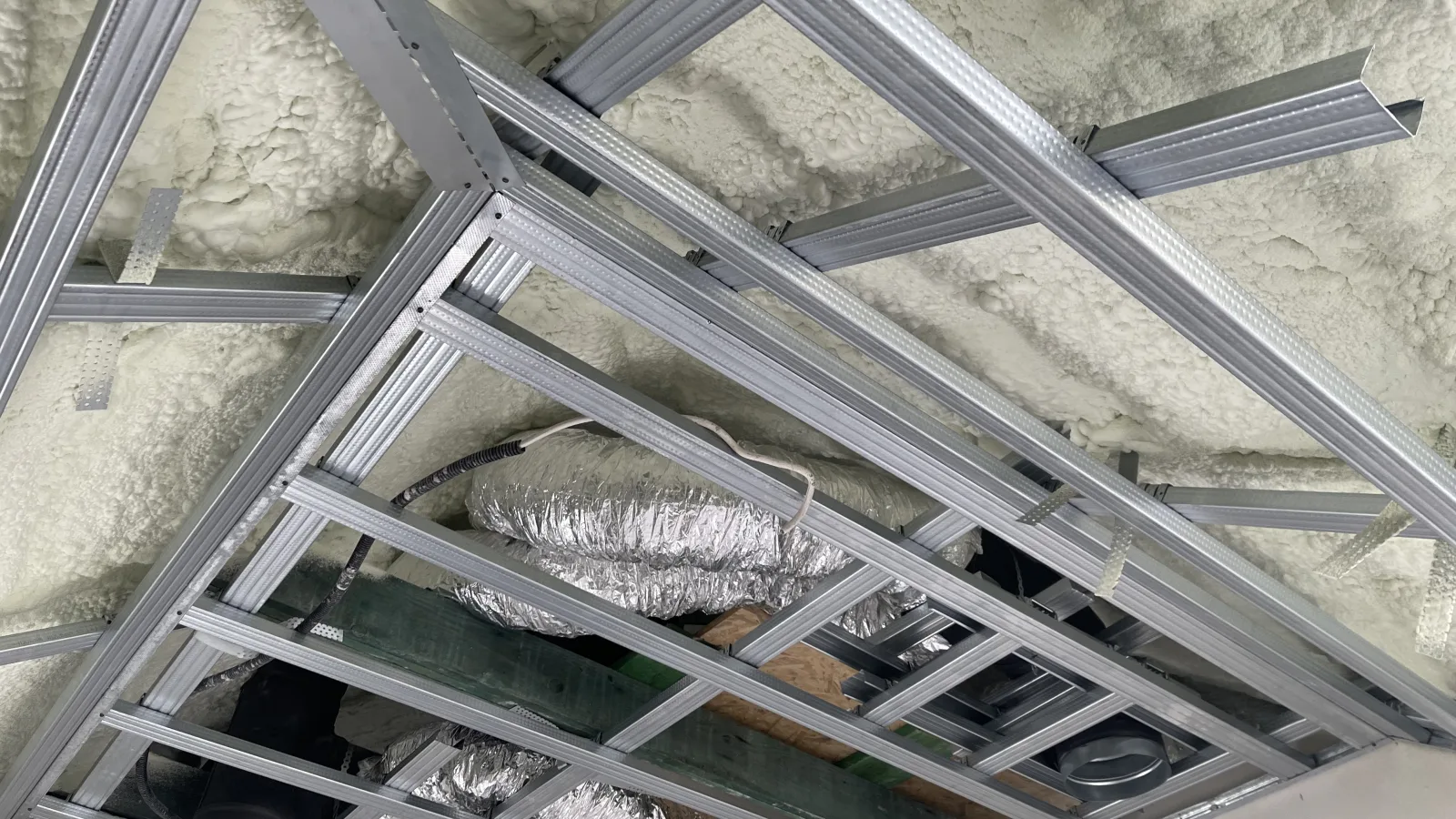

Wykorzystaliśmy wolne miejsce na strychu — zamontowaliśmy tam jednostki kanałowe i poprowadziliśmy kanały rozprowadzające. W pokojach widać tylko anemostaty — wspólne dla klimatyzacji i rekuperacji.
Zastosowane urządzenia
- Rotenso HP 8 kW — jednostka zewnętrzna multisplit obsługująca trzy jednostki kanałowe; każda na własnej linii freonowej, jedna jednostka na elewacji zamiast trzech split-ów.
- Rotenso Nevo (×3) — kanałowe jednostki wewnętrzne montowane na poddaszu; w pomieszczeniach widoczne są tylko anemostaty nawiewne i wyciągowe.
- Sterowniki naścienne — niezależne nastawy temperatury i biegów wentylatora dla każdego pokoju.
- Sonodec Classic Flex — kanały akustyczne izolowane; tłumienie szumu na długich trasach i ograniczenie wykraplania na zewnętrznej powierzchni.
- Komfovent Domekt 600 — rekuperator centralny z odzyskiem ciepła; nawiew łączony z klimatyzacją w puszce rozprężnej izolowanej kauczukiem.

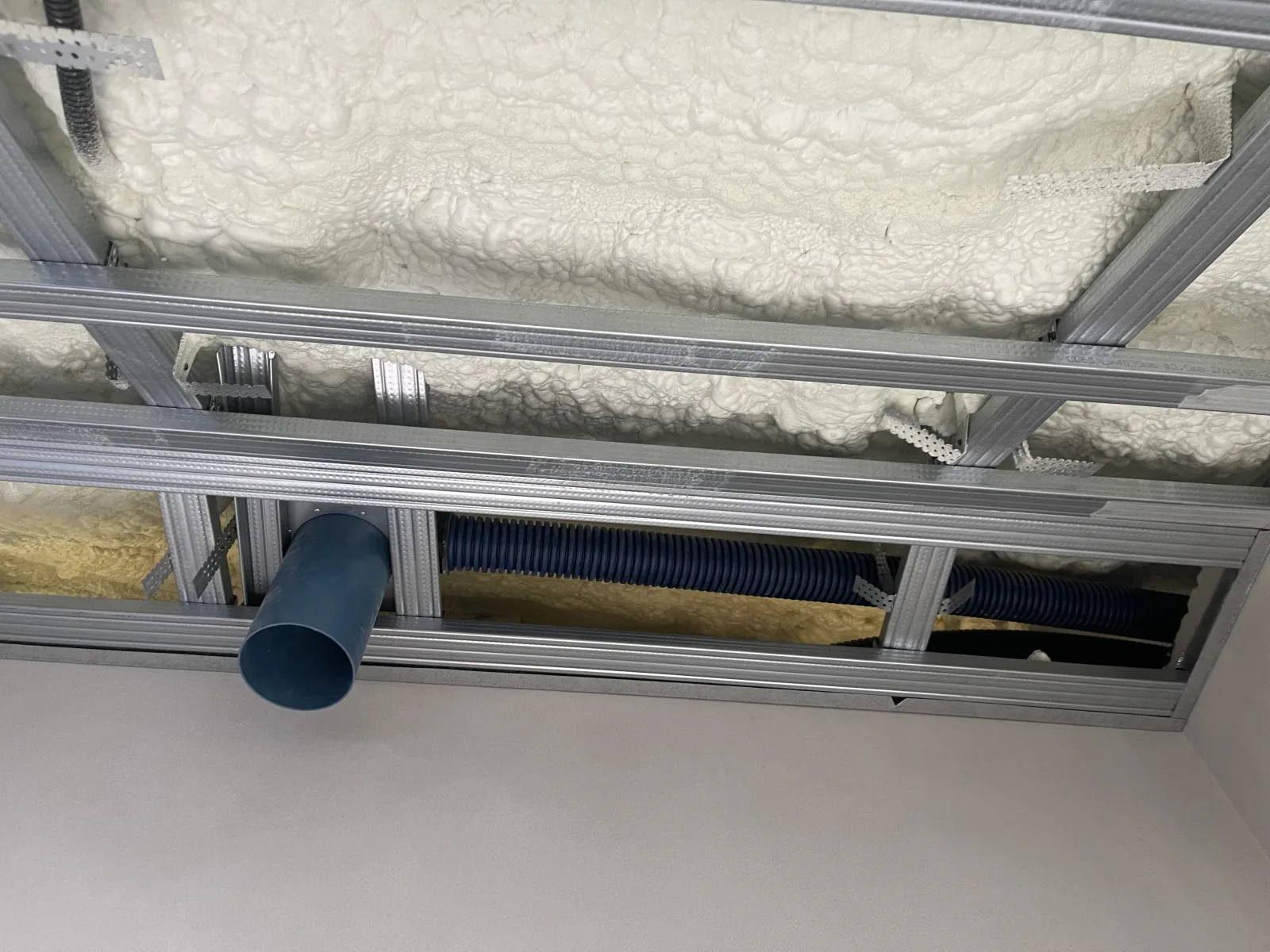

- AirGreen InGremio Spectra 1000 — kanały podłogowe rekuperatora, wykorzystywane tam, gdzie nad sufitem zabrakło miejsca.
