Rekuperacja Komfovent — dystrybucja rurowa
System rurowy rekuperacji — od centralnego rozdzielacza indywidualnym kanałem do każdego anemostatu. Trasy poprowadzone w wylewce, niezależna regulacja przepływu na pomieszczenie.
Zastosowane produkty
- Komfovent Domekt 600 — rekuperator centralny z odzyskiem ciepła
- AirGreen InGremio Spectra 1000 — sztywny system rur do dystrybucji powietrza
- Skrzynki rozdzielcze — indywidualne podłączenie każdego anemostatu
Przebieg montażu

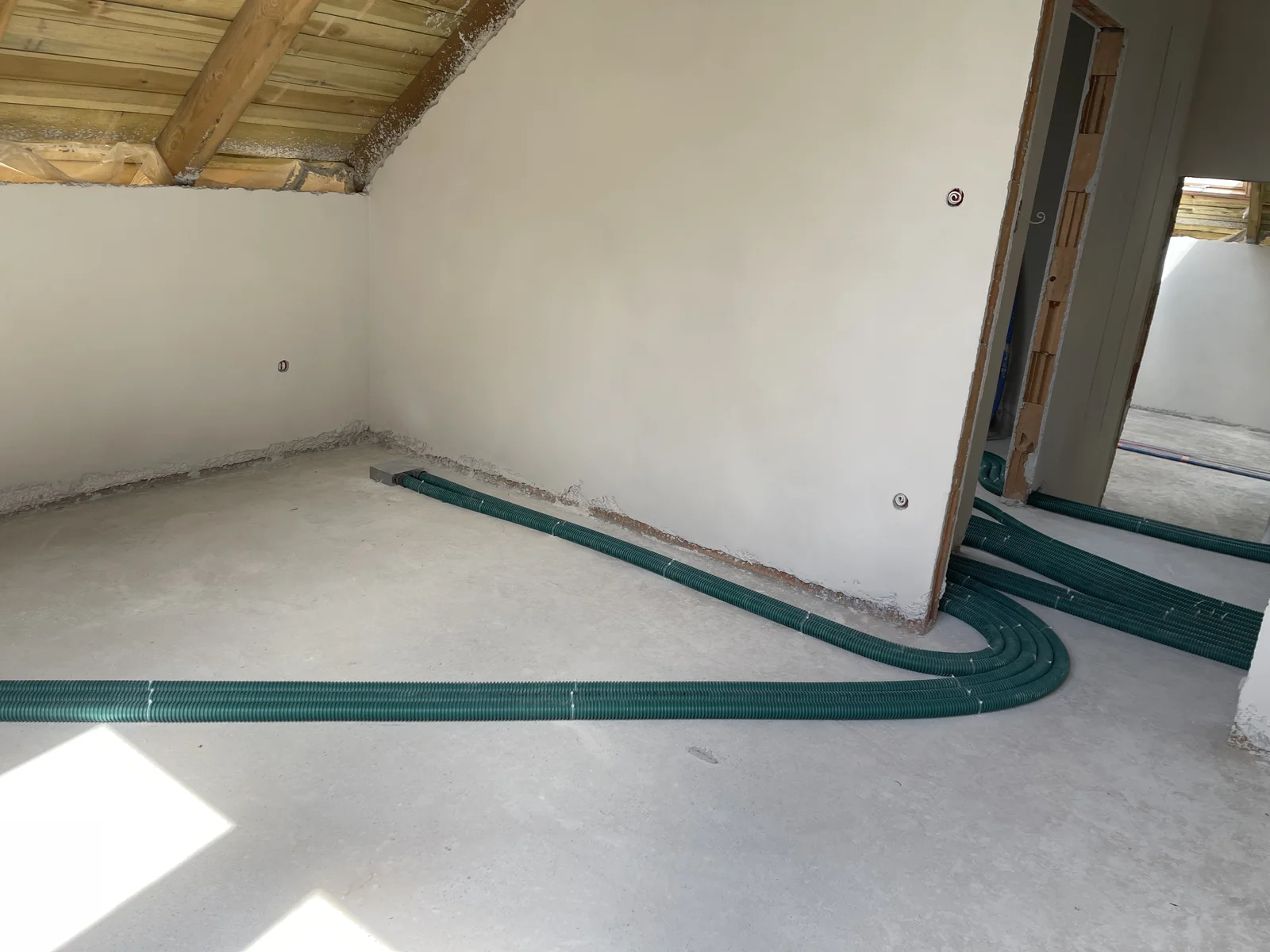

Montaż na surowej budowie — przed wylaniem wylewki. Centralny rozdzielacz po stronie rekuperatora Komfovent Domekt 600 obsługuje wszystkie pomieszczenia: każde dostaje dwa indywidualne kanały AirGreen InGremio Spectra 1000 — jeden nawiewny i jeden wyciągowy. Trasy poprowadzone w warstwie podłogi, nic nie zwisa pod sufitem; po wylewce kanały znikają w betonie.

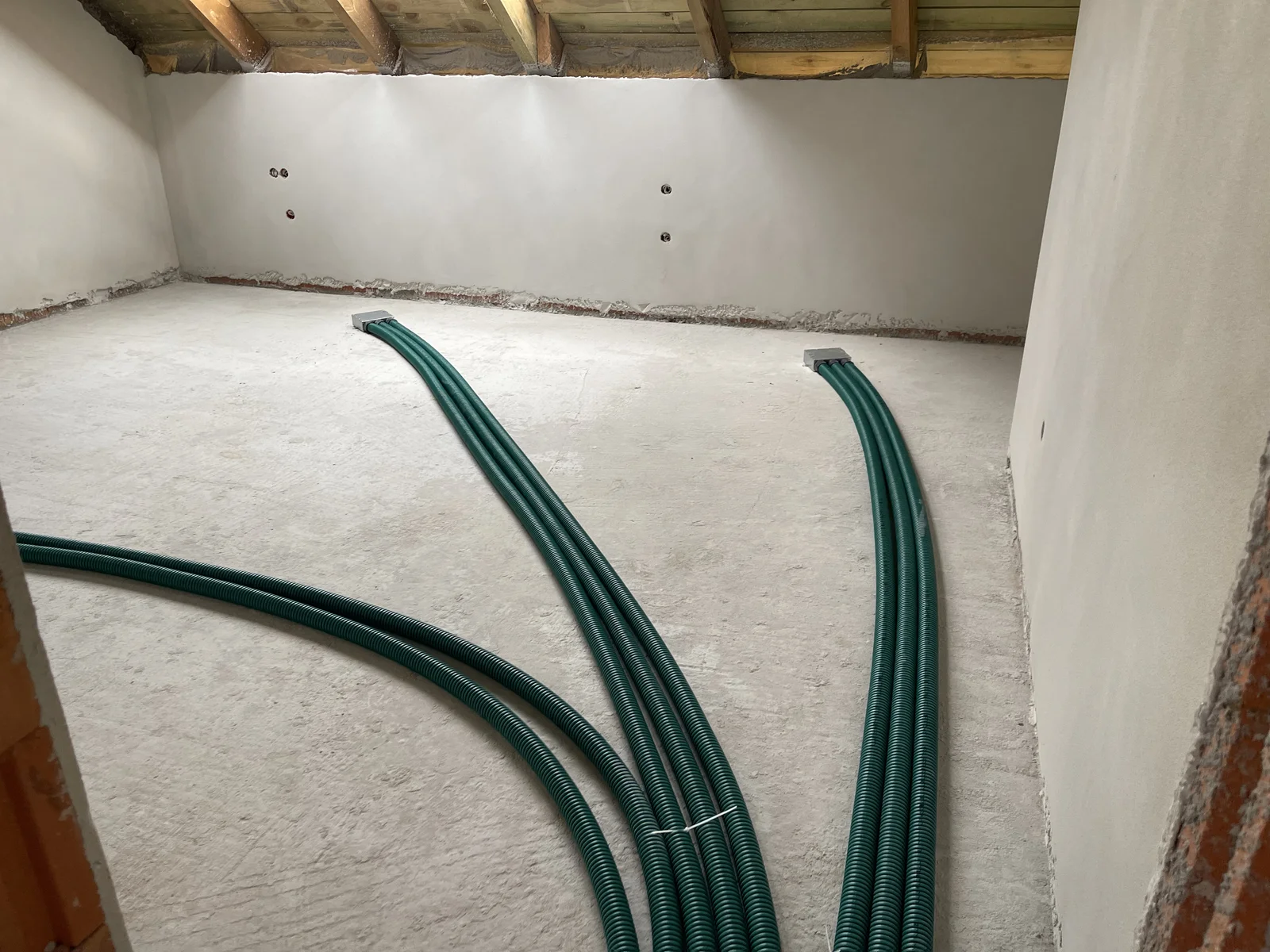

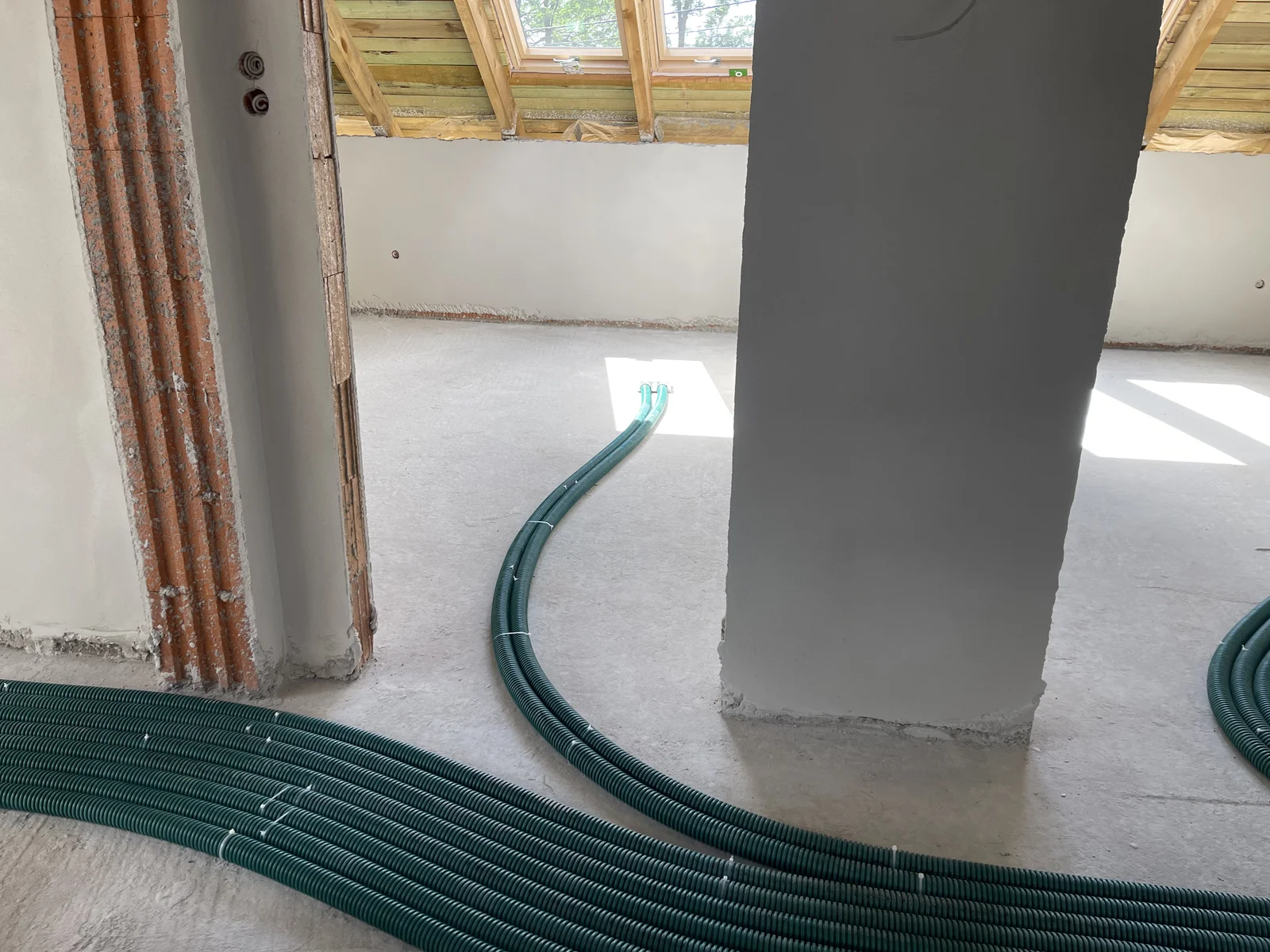

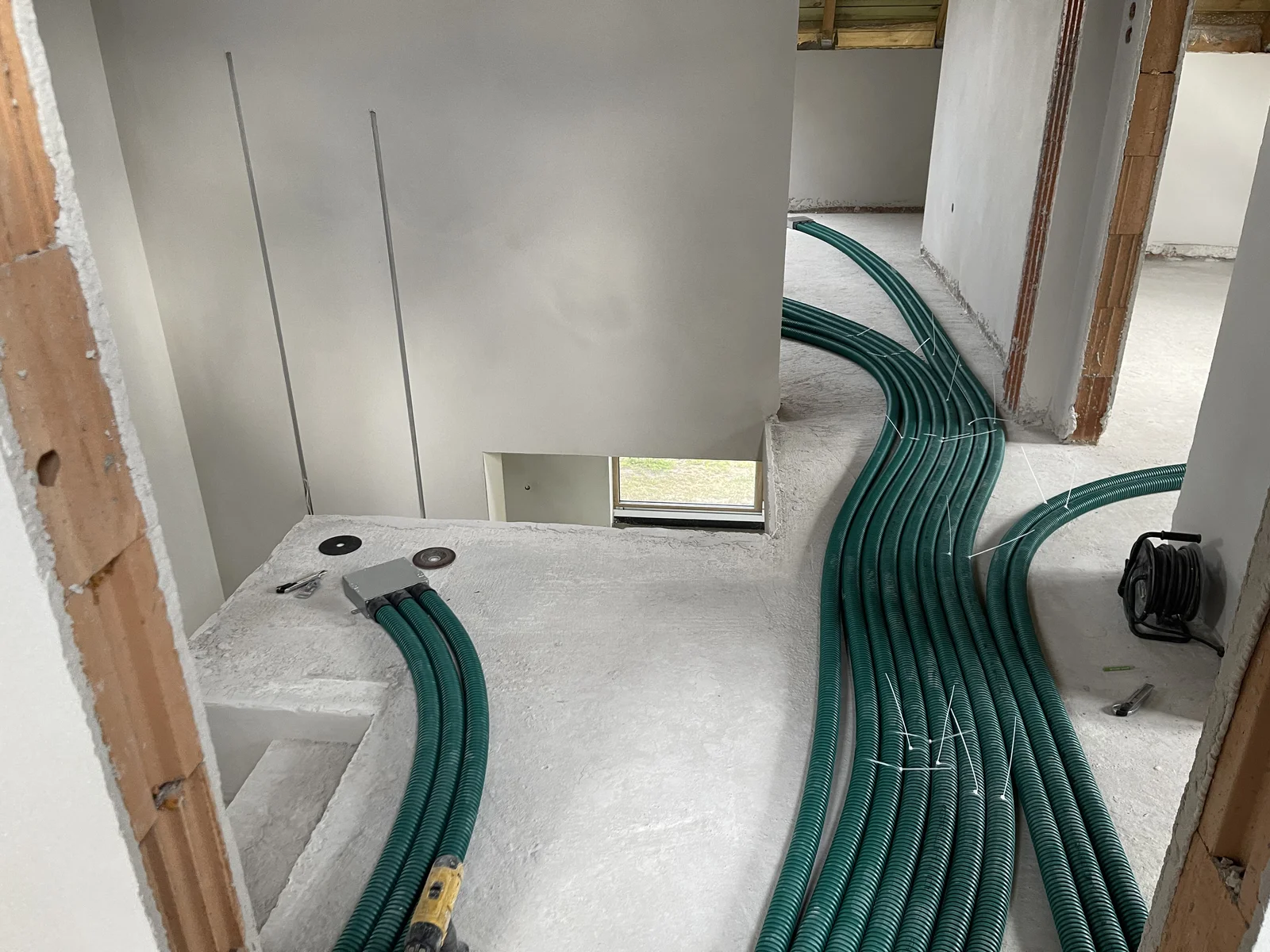

Z centralnego rozdzielacza wiązka rur rozchodzi się do skrzynek pośrednich w głównych węzłach domu, a stamtąd już pojedyncze nitki idą do każdego anemostatu. Pionowe szachty w wykutych bruzdach w ścianach z cegły prowadzą instalację na poddasze.
Wyzwanie

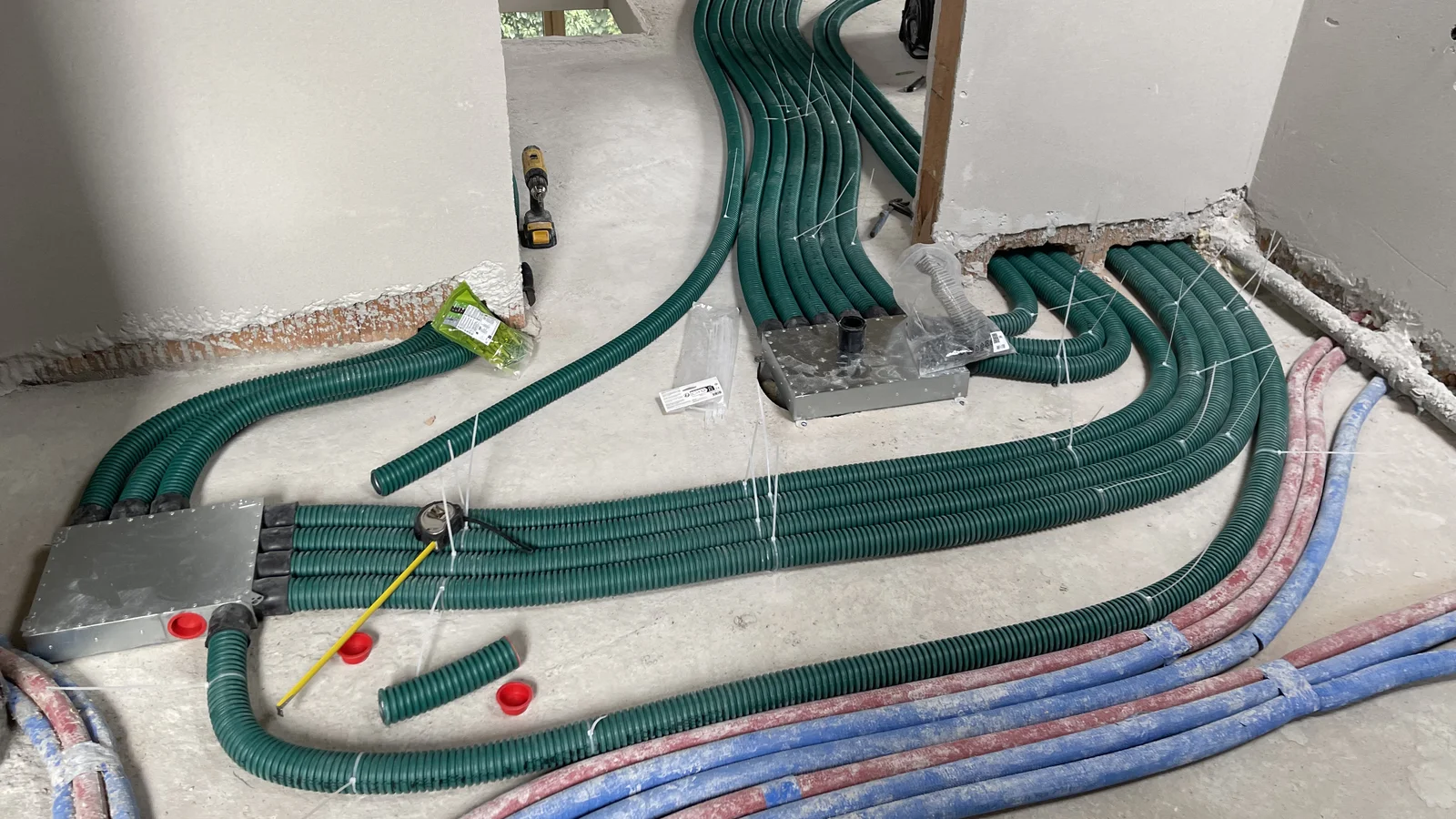

Ten etap musi być zamknięty zanim wjedzie ekipa wylewkowa — każda zmiana po wylewce to kucie betonu. Trasowanie wymagało równoczesnej koordynacji z elektryką (peszle i kable widoczne na zdjęciach), z hydrauliką (czerwone i niebieskie wężyki ogrzewania podłogowego biegnące pod rurami) i z przejściami przez ściany konstrukcyjne, które wykuwa się w określonych miejscach pod kątem nośności.

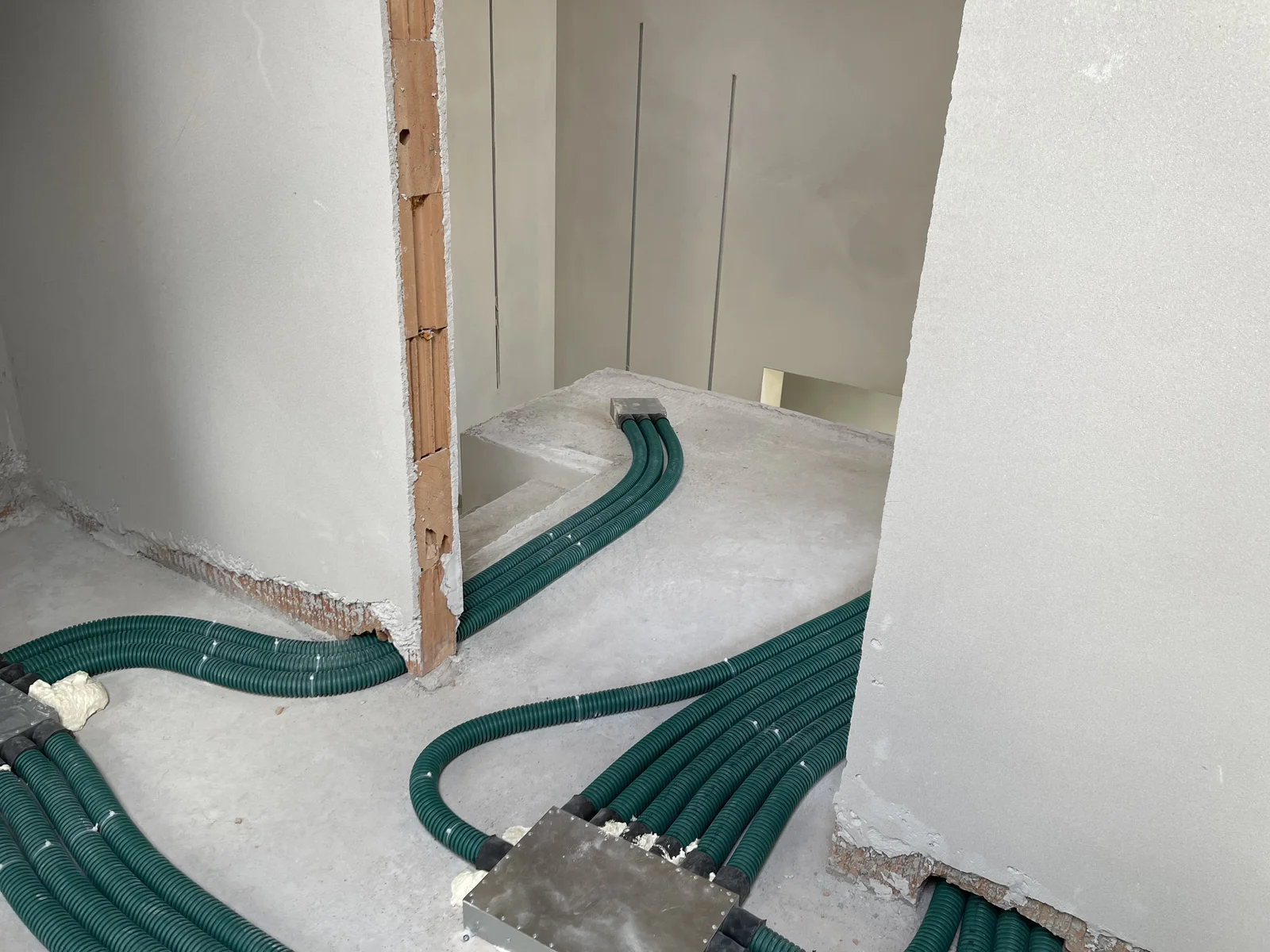

Liczba kanałów schodzących się przy rozdzielaczu wymagała precyzyjnego rozprowadzenia — żaden nie może być zagięty pod ostrym kątem ani docisnąć sąsiada. Stąd "rozłożona" geometria ze skrzynkami pośrednimi, w których trasy się rozdzielają, zamiast jednego wielkiego węzła.
Zastosowane urządzenia
- Komfovent Domekt 600 — rekuperator centralny z odzyskiem ciepła; wydajność wystarczająca dla domu jednorodzinnego z poddaszem użytkowym, cicha praca w pomieszczeniu technicznym.
- AirGreen InGremio Spectra 1000 — sztywny system rur z gładką powierzchnią wewnętrzną; niski opór przepływu i odporność na deformację — kanał kładziony bezpośrednio w wylewce, bez ryzyka zgniecenia po zalaniu.
- Skrzynki rozdzielcze — każdy pokój ma własną parę nawiew/wyciąg, dzięki czemu przepływ powietrza balansuje się niezależnie na pomieszczenie podczas pomiarów końcowych.
Ten sam dom widoczny w realizacji Klimatyzacja kanałowa Rotenso + rekuperacja Komfovent — tam pokazujemy etap finalny z anemostatami w pokojach i klimatyzatorami kanałowymi w stelażu sufitowym. Tutaj patrzymy "pod podłogę" — na to, czego po wylewce już nie widać.
